اهمیت سیستم گرمایش و ساختار هیت پمپ در ماشین ظرفشویی بوش

ماشین‌های ظرفشویی نسل جدید بوش (Bosch) از یک سامانه یکپارچه برای پمپاژ و گرمایش آب استفاده می‌کنند. در مدل‌های قدیمی‌تر، المنت حرارتی و پمپ تخلیه یا چرخش قطعاتی جداگانه بودند. در مهندسی نوین این برند، المنت به صورت یک لایه سرامیکی-فلزی پیشرفته روی بدنه محفظه پمپ گردش آب ادغام شده است. این مجموعه یکپارچه هیت پمپ (Heat Pump / Circulation Pump with Heater) نام دارد.

هیت پمپ وظیفه دارد هم‌زمان با ایجاد فشار لازم برای پرتاب آب از طریق بازوهای آبپاش، دمای آب را تا میزان تعیین‌شده برنامه شست‌وشو (از ۴۰ تا ۷۰ درجه سانتی‌گراد) افزایش دهد. خرابی المنت یا قطعی مدارهای حرارتی این بخش بلافاصله سیستم کنترلی را با خطا مواجه کرده و با کد خطای معروف E09 بر روی نمایشگر اعلام می‌شود.

ارور E09 در ظرفشویی بوش به چه معناست؟

ارور E09 یکی از متداول‌ترین ارورهای خانواده ظرفشویی بوش، زیمنس و نف (مجموعه BSH) است. این کد خطا به صورت مستقیم بیانگر عدم توانایی دستگاه در گرم کردن آب است.

هنگامی که برد الکترونیکی دستور شروع فرایند گرمایش را صادر می‌کند، سنسورهای دمایی (NTC) تغییرات دمای آب را پایش می‌کنند. اگر در زمان مشخص‌شده دمای آب افزایش پیدا نکند یا مدار برق المنت باز (قطع) باشد، سیستم متوقف شده و در پایان چرخه، ظروف سرد، خیس و کثیف باقی می‌مانند و کد E09 ثبت می‌شود.

ساختار فنی المنت هیت پمپ و دلایل سوختن آن

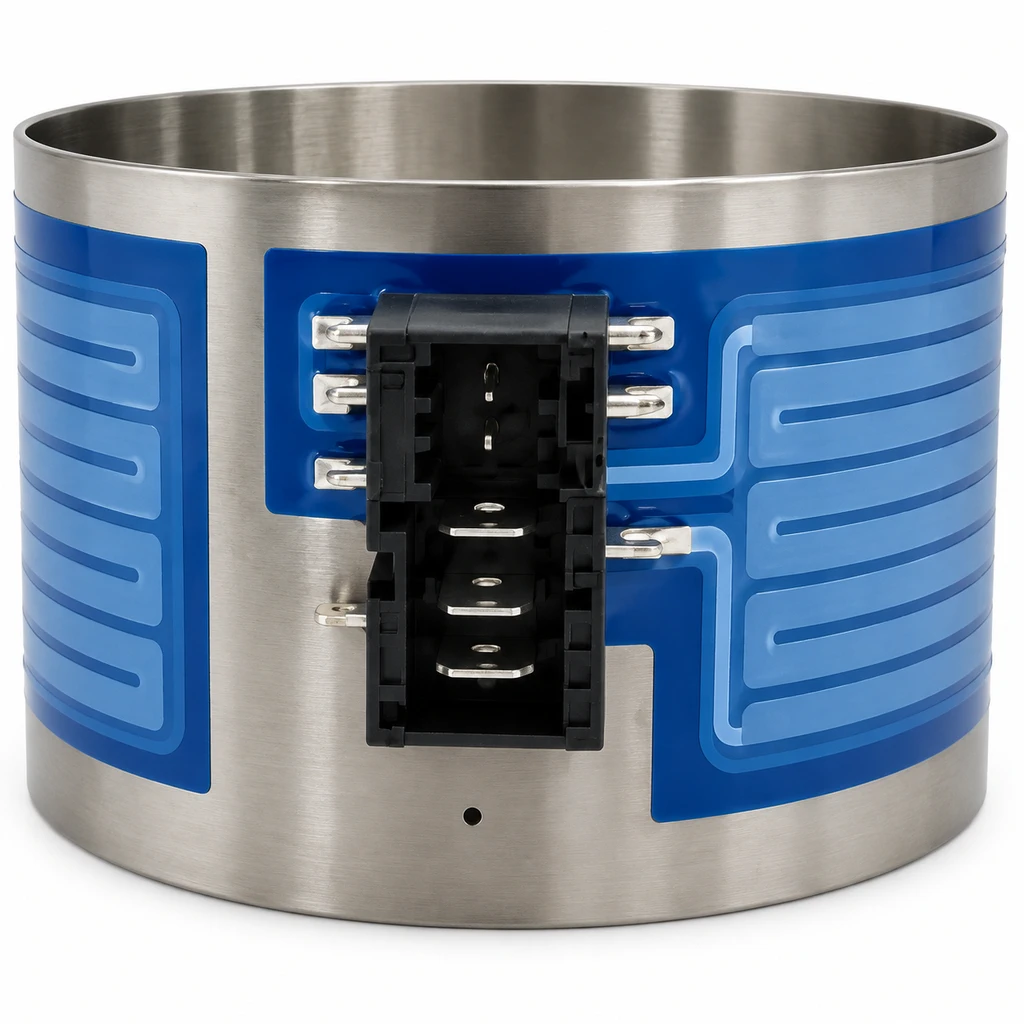

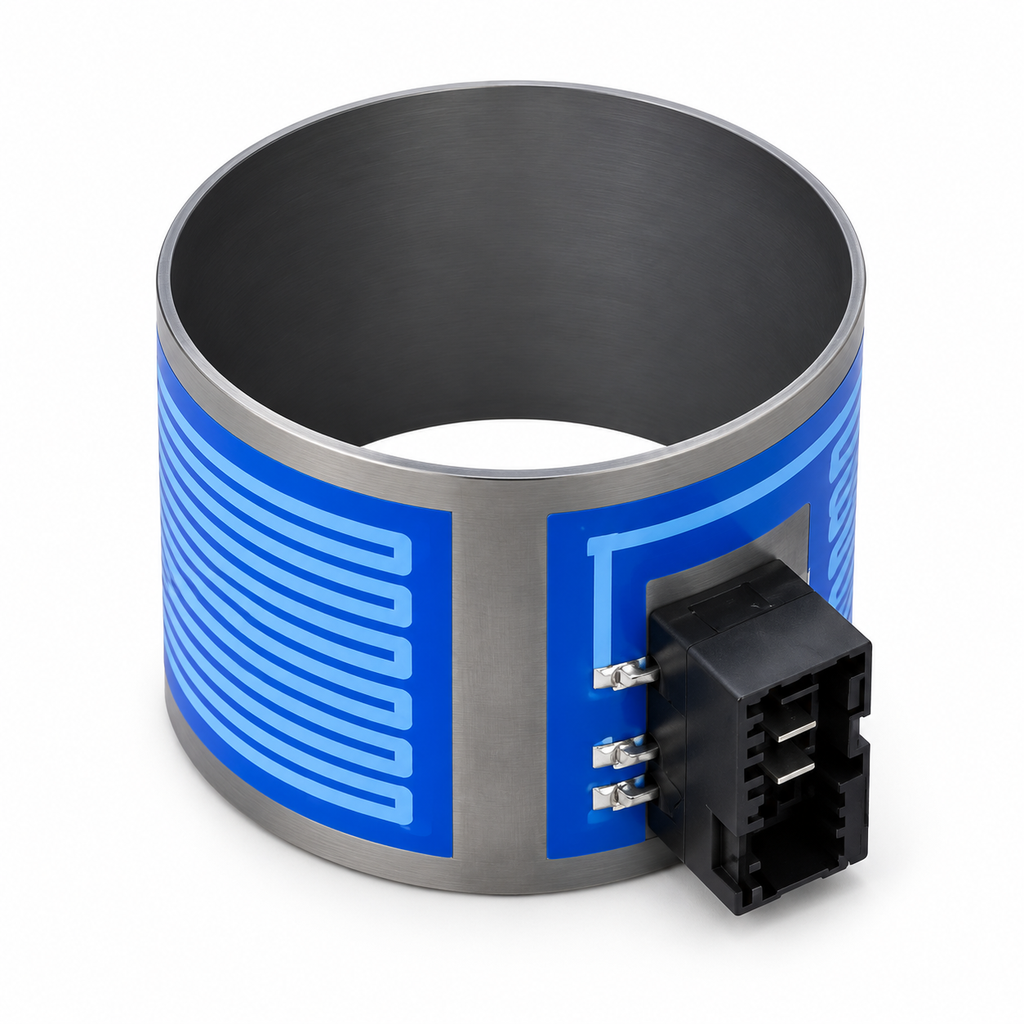

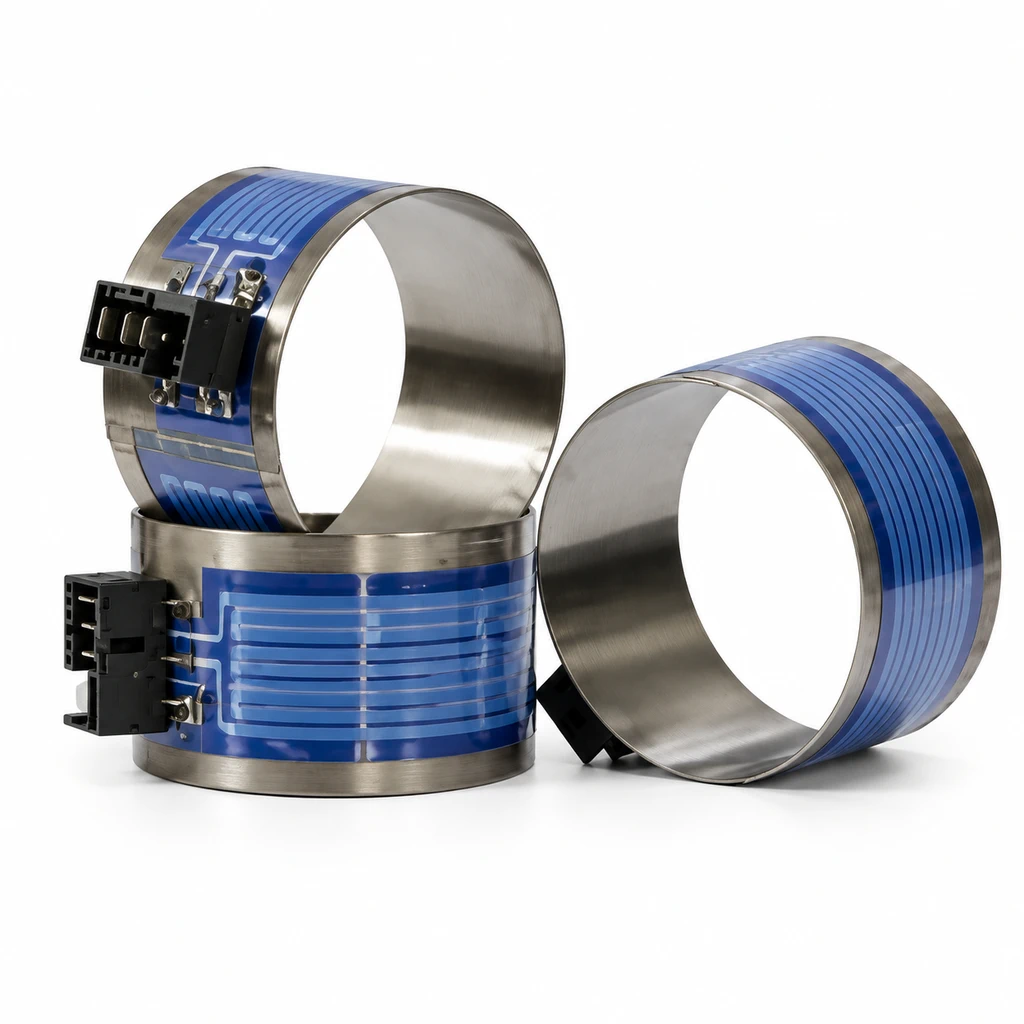

المنت‌های هیت پمپ بوش از نوع لایه‌ای (فیلم ضخیم روی سیلندر استیل) هستند. به دلیل تماس مستقیم با جریان پرفشار آب و املاح، این بخش در شرایط کاری حساسی قرار دارد. مهم‌ترین عوامل آسیب‌دیدگی آن عبارتند از:

• رسوب شدید آب و املاح گچی: عدم استفاده از نمک مرغوب، لایه‌ای از آهک روی المنت ایجاد می‌کند. این لایه مانع انتقال گرما به آب شده و باعث داغ شدن بیش از حد المنت و سوختن مسیرهای رسانای آن می‌شود.
• نشتی آب از آب‌بندی کاسه‌نمد (Jet Sump Seal): در صورت پوسیدگی واشر کف حوضچه یا نشتی بسیار کم آب، قطرات آب به بخش مدارهای الکتریکی و سوکت المنت نفوذ کرده و باعث اتصال کوتاه و سوختگی مسیر مدار چاپی المنت می‌شود.
• نوسانات ولتاژ برق: تغییرات ناگهانی جریان برق ورودی شبکه به المنت در زمان پیک مصرف حرارتی، می‌تواند باعث قطع شدن مسیرهای مقاومتی شود.
• استفاده از شوینده‌های نامناسب یا تقلبی: کف بیش از حد ناشی از شوینده غیراستاندارد باعث می‌شود حباب هوا دور المنت جمع شده و بدون حضور آب کافی، المنت دچار شوک حرارتی شود.

نحوه تست و عیب‌یابی المنت هیت پمپ

برای تشخیص دقیق خرابی المنت، از یک اهم‌متر (مولتی‌متر) استفاده می‌شود:

۱. قطع برق دستگاه: قبل از هر اقدامی باید دوشاخه ظرفشویی از برق کشیده شود.

۲. دسترسی به هیت پمپ: پنل‌های جانبی یا پنل زیرین ظرفشویی باز می‌شود تا به مجموعه موتور دسترسی پیدا کنید.

۳. جدا کردن سوکت تغذیه المنت: سوکت تغذیه سه سیم یا دو سیم المنت از روی هیت پمپ جدا می‌شود.

۴. اندازه‌گیری مقاومت (اهم): پراب‌های مولتی‌متر روی پایه‌های ترمینال المنت قرار می‌گیرند:

• المنت سالم: مقاومتی بین ۱۸ تا ۲۸ اهم (بسته به سری ساخت هیت پمپ) نشان می‌دهد.
• المنت سوخته: مقاومت بی‌نهایت (Open Loop یا OL) یا صفر مطلق نشان داده می‌شود که نشانگر قطع بودن مدار است.

۵. بررسی اتصال بدنه: یکی از پایه‌ها به المنت و پراب دیگر به بدنه فلزی وصل می‌شود؛ نباید هیچ‌گونه اتصالی با بدنه وجود داشته باشد.

روش‌های رفع ارور E09 و گزینه‌های تعمیر

در مواجهه با خطای E09، سه رویکرد فنی وجود دارد:

• تعویض کامل هیت پمپ (رویکرد پیشنهادی کارخانه): تعویض کامل موتور پمپ و المنت تضمین‌کننده بالانس پروانه، عدم نشتی مجدد و دوام طولانی‌مدت دستگاه است.
• تعویض کاسه المنت هیت پمپ: در برخی مدل‌ها می‌توان بخش حلزونی و المنت فلزی را جدا کرد و بدون تعویض استاتور و روتور موتور، تنها بخش حرارتی را جایگزین نمود.
• تعمیر برد الکترونیکی (در صورت سلامت المنت): در موارد نادری که المنت نسوخته باشد، رله‌های حرارتی روی برد پاور (ریله هیتر) یا مسیر ترانزیستورهای فرمان دچار لحیم‌سردی یا سوختگی شده‌اند که نیاز به تعمیر برد دارد.

جدول مقایسه مشخصات فنی هیت پمپ‌های نسل قدیم و جدید بوش

جدول مراحل گام‌به‌گام عیب‌یابی و رفع ارور E09

راهکارهای پیشگیری از سوختن المنت و خرابی هیت پمپ

۱. تنظیم درجه سختی آب: سختی آب منطقه باید متناسب با تنظیمات نرم‌افزاری دستگاه کالیبره شود.

۲. استفاده مداوم از نمک استاندارد: نمک باکیفیت رزین سختی‌گیر را احیا کرده و مانع از تشکیل سنگ گچ روی المنت می‌شود.

۳. جرم‌گیری دوره‌ای دستگاه: هر ۲ الی ۳ ماه یک‌بار از جرم‌گیرهای تخصصی رسوب‌زدا (مانند جرم‌گیر اینکا) استفاده شود تا لایه‌های چربی و آهک مدار پاک شوند.

۴. استفاده از محافظ برق باکیفیت: جلوگیری از نوسانات لحظه‌ای شبکه برای حفظ پایداری برد و رله‌های هیتر ضروری است.

پرسش‌های متداول

آیا دستگاه با وجود ارور E09 به کار خود ادامه می‌دهد؟

دستگاه چرخه را با آب سرد تمام می‌کند؛ اما خشک‌کن کار نمی‌کند، ظروف تمیز نمی‌شوند و در پایان خطا نمایش داده می‌شود. ادامه کار در این وضعیت توصیه نمی‌شود.

آیا المنت هیت پمپ بوش قابل سیم‌پیچی یا تعمیر سطحی است؟

خیر؛ به دلیل تکنولوژی چاپ فیلم ضخیم روی استیل، ترمیم مسیر سوخته المنت پایدار نبوده و در مدت کوتاهی مجدداً می‌سوزد؛ تعویض بخش هیتر یا کل پمپ ضروری است.

آیا تعویض المنت به تنهایی کافی است یا باید واشر آب‌بندی نیز عوض شود؟

اگر علت سوختن المنت نفوذ رطوبت از کف حوضچه باشد، حتماً باید واشر آب‌بندی حوضچه نیز تعویض یا تقویت شود تا به قطعه جدید آسیبی نرسد.
