نقش حیاتی اواپراتور در چرخه برودت یخچال ساید بای ساید

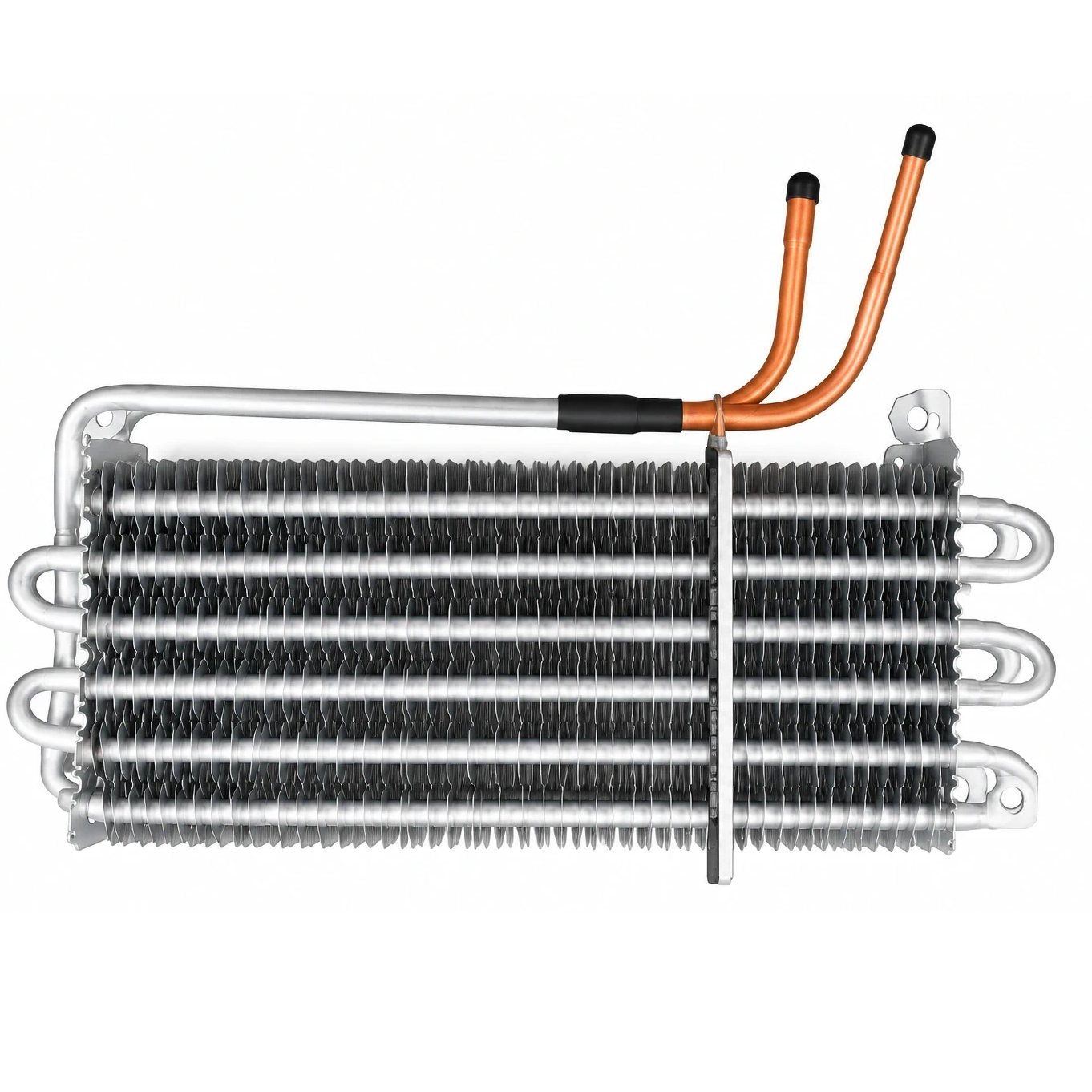

در ساختار ترمودینامیکی یخچال و ساید بای سایدهای برند جنرال الکتریک (General Electric)، چرخه سرمایش بر پایه انتقال و تبادل حرارت شکل می‌گیرد. اواپراتور (Evaporator) که در اصطلاح فنی به عنوان مبدل حرارتی تبخیری شناخته می‌شود، اصلی‌ترین قطعه در جذب گرمای فضای داخلی کابین و انتقال آن به مبرد (گاز خنک‌کننده) است. عملکرد پایدار کمپرسور، یکنواختی سرمایش و راندمان مصرف انرژی در این دستگاه‌ها به سلامت و بازدهی فین‌ها و لوله‌های کویل اواپراتور وابسته است.

مکانیزم عملکرد و نحوه سرماسازی اواپراتور در ساید بای ساید جنرال

فرایند خنک‌سازی در اواپراتور جنرال الکتریک طی یک توالی هیدرولیکی و ترمودینامیکی به شرح زیر انجام می‌شود:

• تزریق مبرد مایع و افت فشار: گاز مبرد (معمولاً R134a یا R600a) پس از عبور از کندانسور و فیلتر درایر، از طریق لوله مویین (کاپیلاری) وارد لوله‌های ورودی اواپراتور می‌شود. با افت فشار ناگهانی، دمای نقطه جوش مبرد پایین می‌آید.
• تبخیر و جذب گرمای محفظه: هوای داخل کابین یخچال و فریزر توسط فن اواپراتور کشیده شده و از لابه‌لای پره‌های آلومینیومی (فین‌ها) عبور داده می‌شود. مبرد درون لوله‌ها گرمای این جریان هوا را به خود جذب کرده و تبخیر می‌شود.
• توزیع هوای سرد به کانال‌ها: هوای خنک‌شده توسط موتور فن به سمت دریچه‌های هدایت هوا (دمپر و کانال‌های چندگانه کابین یخچال و فریزر) هدایت می‌شود.
• بازگشت به لوله ساکشن: مبردِ کاملاً گازی‌شده، از انتهای کویل وارد لوله برگشت (ساکشن) شده و جهت شروع چرخه بعدی به کمپرسور بازمی‌گردد.

ویژگی‌ها و مشخصات فنی اواپراتور ساید جنرال

اواپراتورهای فابریک ساید بای سایدهای جنرال الکتریک دارای شاخصه‌های ساختاری زیر هستند:

• طراحی فین‌های آلومینیومی پرچگال (High-Density Fin Design): صفحات خنک‌کننده از آلومینیوم با خلوص بالا و فاصله مهندسی‌شده ساخته شده‌اند تا بدون ایجاد افت فشار بیش از حد در مسیر گردش هوا، بیشترین سطح تبادل حرارتی را فراهم کنند.
• مقاومت در برابر اکسیداسیون و خوردگی: به دلیل قرارگیری دائمی در معرض رطوبت، سطح لوله‌ها و صفحات دارای پوشش محافظ ضدزنگ است که از پوسیدگی و ایجاد سوراخ‌های میکروسکوپی در اثر میعان آب جلوگیری می‌کند.
• ادغام بهینه با سیستم دیفراست (نوفراست): در بخش زیرین و میانی کویل، پایه‌ها و شیارهای اختصاصی جهت نصب المنت شیشه‌ای یا میله‌ای دیفراست، ترموفیوز و سنسور ضدیخ تعبیه شده است تا حرارت یخ‌زدایی به صورت یکنواخت به سراسر فین‌ها منتقل شود.
• شیب استاندارد درین: ساختار تشتک و بخش انتهایی کویل به گونه‌ای است که قطرات آب ناشی از ذوب برفک بدون جمع شدن در کف، مستقیماً وارد لوله درین تخلیه شوند.

قطعات مکمل نصب‌شده در مجاورت اواپراتور

یک کویل اواپراتور در ساید بای ساید جنرال با مجموعه‌ای از قطعات کنترلی کار می‌کند:

• فن اواپراتور: ایجاد جریان اجباری هوا در میان پره‌ها جهت برقراری چرخه هوای سرد.
• المنت حرارتی دیفراست: گرمادهی دوره‌ای به کویل برای ذوب کامل لایه‌های یخ و برفک.
• سنسور دیفراست و ترمودیسک: اندازه‌گیری دقیق دمای بدنه کویل و ارسال فرمان قطع المنت به برد اصلی پس از پایان فرایند ذوب یخ.
• ترموفیوز حرارتی: مدار ایمنی حفاظت از ذوب شدن قاب پلاستیکی کابین در صورت عدم قطع به موقع المنت.

جدول مقایسه مشخصات فنی اواپراتور ساید جنرال الکتریک

جدول عیب‌یابی و نشانه‌های خرابی اواپراتور ساید جنرال

علائم و دلایل خرابی اواپراتور در ساید بای ساید

۱. سوراخ شدن و نشتی گاز مبرد: فرسودگی ناشی از رطوبت، استفاده نادرست از ابزار نوک‌تیز برای یخ‌زدایی دستی، یا خوردگی آلیاژ آلومینیوم باعث خروج گاز و در نتیجه افت شدید سرمایش می‌شود.

۲. برفک زدن یکپارچه (بلوکه شدن یخ): اگر قطعات مدار دیفراست نسوزند اما فرمان برقی به آن‌ها نرسد، لایه‌های ضخیم یخ منافذ فین‌ها را مسدود کرده و مانع از گردش هوا می‌شوند.

۳. انسداد داخلی لوله‌ها (کیپی لوله): ورود روغن کمپرسور به داخل لوله‌های اواپراتور به دلیل کارکرد مداوم یا افت راندمان کمپرسور، باعث کاهش افت فشار و خنک نشدن کویل می‌گردد.

نکات فنی در نگهداری و تعویض اواپراتور

• شست‌وشوی اصولی مدار: در زمان تعویض کویل یا شارژ گاز مجدد، مدار لوله‌ها باید با گاز ازت و ماده شست‌وشو (مانند توزن/R141b) فلاشینگ شود تا اثری از روغن سوخته یا رطوبت در مسیر باقی نماند.
• جوشکاری دقیق اتصال آلومینیوم به مس: در صورت نشتی، اتصال لوله آلومینیومی اواپراتور به لوله مسی ساکشن نیازمند سیم جوش مخصوص آلومینیوم-مس و فیلر مناسب است تا در برابر ارتعاشات دستگاه نشتی مجدد رخ ندهد.
• تنظیم صحیح عایق‌بندی پنل: هنگام بستن قاب پشتی داخلی یخچال، واشرها و فوم‌های عایق باید بدون درز نصب شوند تا از نفوذ رطوبت محیط به پشت پنل و ایجاد برفک اضافی جلوگیری شود.
